一、KXB礦用隔爆型閥門電動裝置控制箱用途與分類

KXB隔爆型閥門電動裝置控制箱，是閥門實現遠控、集控和自控必不可少的驅控裝置。主要用于啟閉件做直線運動的閥門配套使用，如閘閥、隔膜閥、閘門、截止閥、水閘閥等，用于對閥門的開啟、關閉、調節。

KXB控制箱符合Q/320411CLZ003-2014《礦用隔爆型閥門電動裝置控制箱》的規定；符合GB/3836.1-2010《爆炸性環境第1部分：設備通用要求》;GB/3836.2-2010《爆炸性環境第2部分：由隔爆型“d保護的設備”》、

GB/T5590-2008《礦用防爆低壓電磁起動器》及MT/T661-2011《煤礦井下用電器設備通用技術條件》的規定。在電氣性能設計上注重與PLC系統接口的銜接的功能、從而使控制箱在自動化系統中的應用更為廣泛、可靠，另外該控制箱在外型設計上除強調加強隔爆性能外，同時具有防止誤操作的機械及電氣聯鎖功能，使設備的使用更安全可靠。在此基礎上為監視設備運行情況，本產品還配備了液晶顯示屏，用于各種運行狀態的顯示，如開閥顯示、關閥顯示、電源顯示、過力矩顯示、故障顯示及閥位開度顯示。隔爆形式為：礦用隔爆型I類，防爆標志為“ExdIMb”。Ⅱ類防爆為工廠用防爆為Ⅱ類，防爆標志為“ExdⅡBT4Gb”b)。電纜引入裝置型式為壓緊螺母。

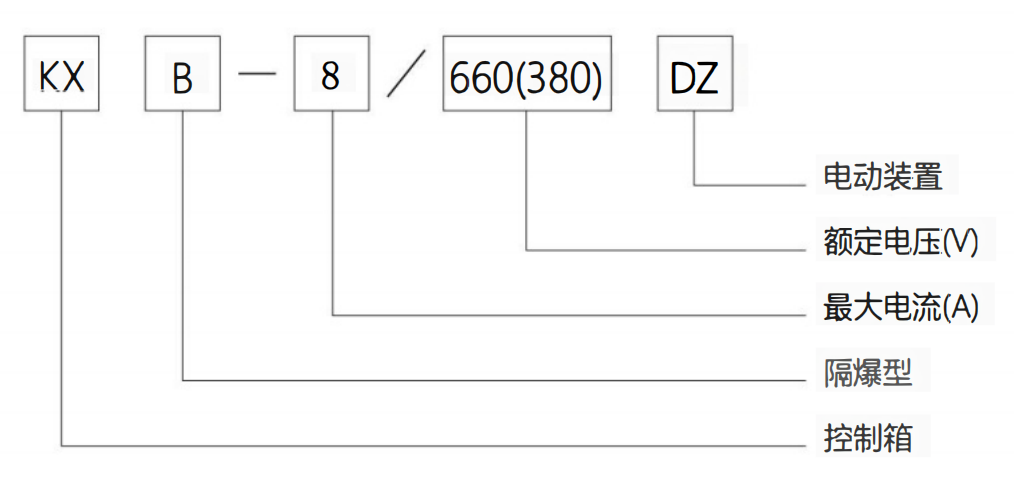

二、KXB礦用隔爆型閥門電動裝置控制箱型號與訂貨碼

三、KXB礦用隔爆型閥門電動裝置控制箱使用環境

1、環境氣壓：80kPa～106kPa

2、環境溫度：-20℃~+60℃

3、空氣平均相對濕度：不大于95%(+25℃)

4、煤礦井下有瓦斯，煤塵等爆炸危險的環境；無垂直淋水和濺水場合

5、無強烈震動和沖擊的地方

6、無破壞金屬和絕緣材料的腐蝕性氣體的地方

7、額定工作電壓：三相AC660V或AC380V

8、額定工作頻率：50Hz

9、遠程信號隔離：光電隔離大于2000V浪涌電壓

10、模擬信號反饋：電流DC4mA～20mA,負載能力<750Ω

11、全中文LCD漢字菜單顯示工作狀態及操作提示

12、故障自診斷顯示故障原因
