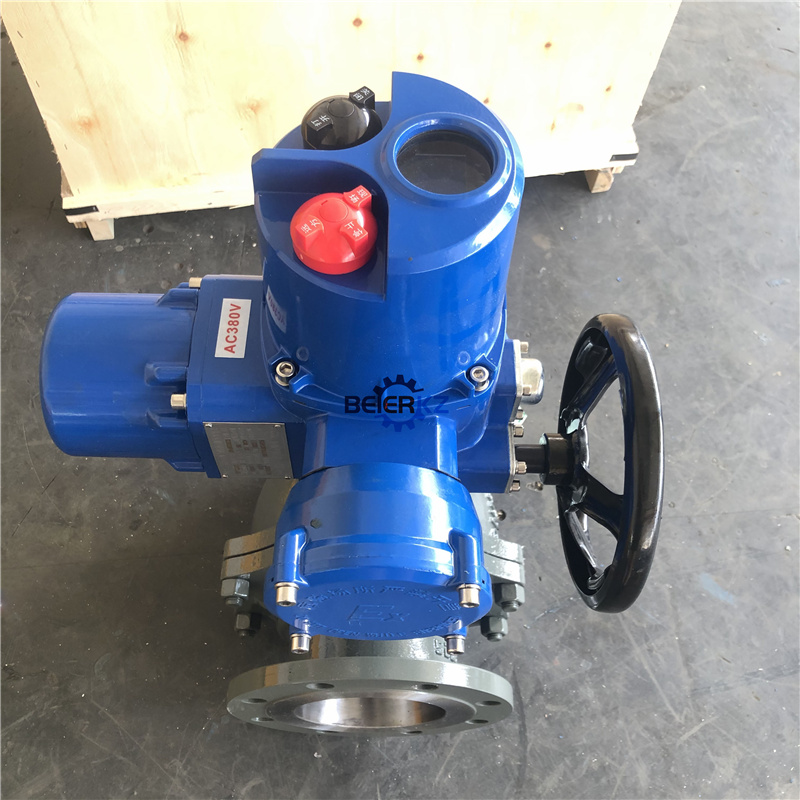

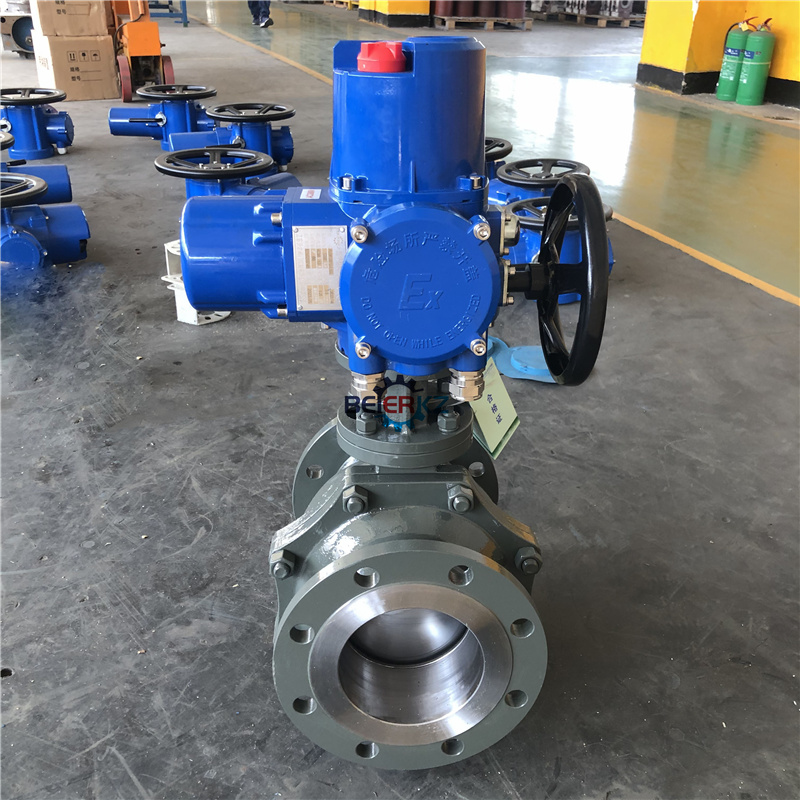

一、DN150球閥智能調節型閥門電動裝置Q120用途和分類

閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的驅動裝置。適用于球閥、蝶閥、風門等90(特殊可做350°)回轉型的閥門。該產品具有功能全面、控制系統先進、性能可靠、使用維護方便、體積小等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到廣泛好評和應用。

PL系列閥門電動裝置分為：常規戶外標準型、隔爆型、整體一體化型和調節型、智能非侵入式總線型控制等。

二、DN150球閥智能調節型閥門電動裝置Q120型號表示方法

型號示例：

Q30-1表示戶外型，輸出轉矩300N.m（30Kgf.m）,輸出轉速1r/min.

QT120-0.75表示整體調節型，輸出轉矩1200N.m(120Kgf.m),輸出轉速0.75r/min.

QB500-0.5表示隔爆型，輸出轉矩5000N.m（500Kgf.m），輸出轉速0.5r/min.

 按使用環境分：Q為戶外型，QB為隔爆型，QZ為整體型，QT為整體調節型，QBZ為整體隔爆型，QBT為調節隔爆型。轉矩范圍：50N.m—5000N.m。

三、DN150球閥智能調節型閥門電動裝置Q120特點：

1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。

2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。

3，缺相保護：具有電源缺相保護功能。

3、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。

4、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。

5、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。

6、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。

7、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
