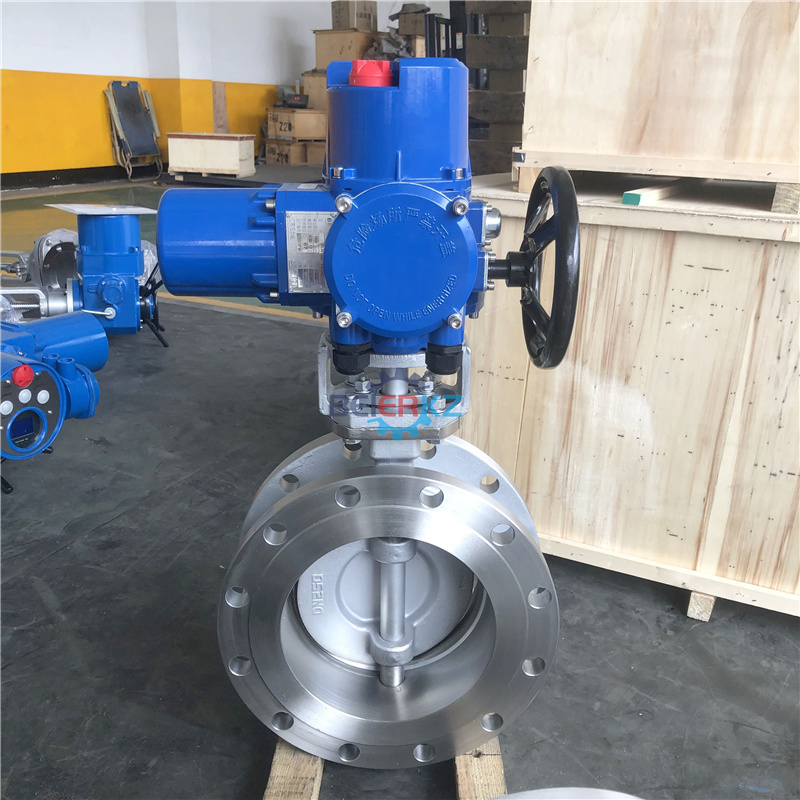

一、硬密封法蘭電動不銹鋼蝶閥執行機構Q180簡單介紹

Q型閥門電動執行器適用于蝶閥，球閥，旋塞閥等部分回轉閥門和類似設備，該產品結構緊湊，起動轉矩大，控制精度高，功能齊全，性能可靠，安裝調整簡便。Q型為一體結構（區別于疊加結構），它與閥門配套組成電動閥門，用來驅動和控制閥門的開啟和關閉，操作人員既能在控制室內遠距離對閥門進行控件，亦能在現場進行操作。

該產品廣泛應用于給排水，供熱，電站，化工，食品，紡織，造紙，制藥，船舶，鋼鐵，煤炭等工業部門。

按使用環境分：Q為戶外型，QB為隔爆型，QZ為整體型，QT為整體調節型，QBZ為整體隔爆型，QBT為調節隔爆型。轉矩范圍：50N.m—5000N.m。

二、硬密封法蘭電動不銹鋼蝶閥執行機構Q180特點：

1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。

2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。

3，缺相保護：具有電源缺相保護功能。

3、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。

4、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。

5、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。

6、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。

7、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

三、硬密封法蘭電動不銹鋼蝶閥執行機構Q180由下列部分組成

1、電動機，特點是過載能力強﹑起動轉矩大﹑轉動慣量小，短時﹑斷續工作。

2、減速機構，用以減低電動機的輸出轉速。

3、行程控制機構，用以調節和準確控制閥門的啟閉位置。

4、轉矩限制機構，用以調節轉矩(或推力)并使之不超過預定值。

5、手動﹑電動切換機構，進行手動或電動操作的聯鎖機構。

6、開度指示器，用以顯示閥門在啟閉過程中所處的位置。
